카타르 국립박물관-3D BIM(Building Information Modeling)

카타르 국립박물관(National Museum of Qatar)은 단순히 독특한 외형을 넘어, 건축 역사상 가장 복잡한 기하학적 구조를 현실로 구현하기 위해 세계 최초로 전 공정에 3D BIM(Building Information Modeling) 기술을 도입한 기념비적인 프로젝트입니다.

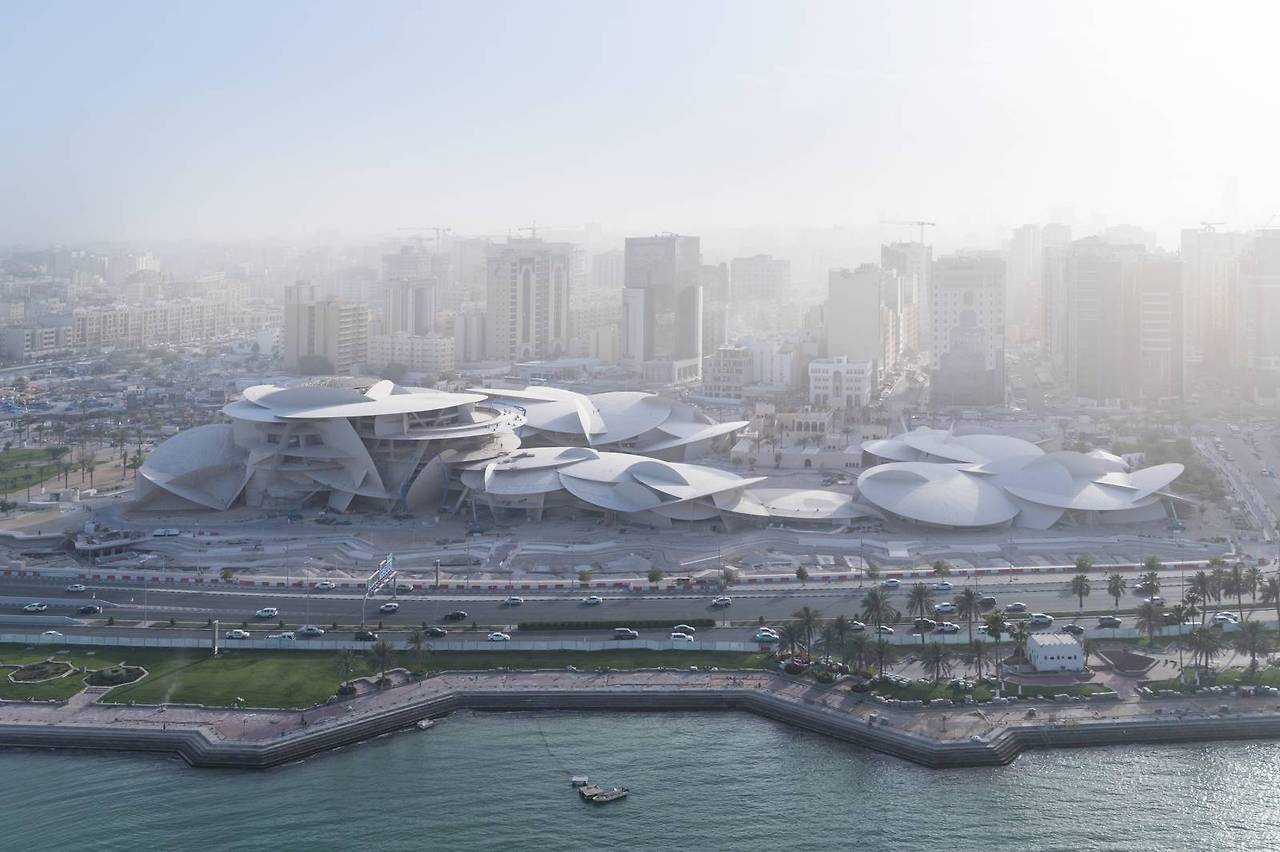

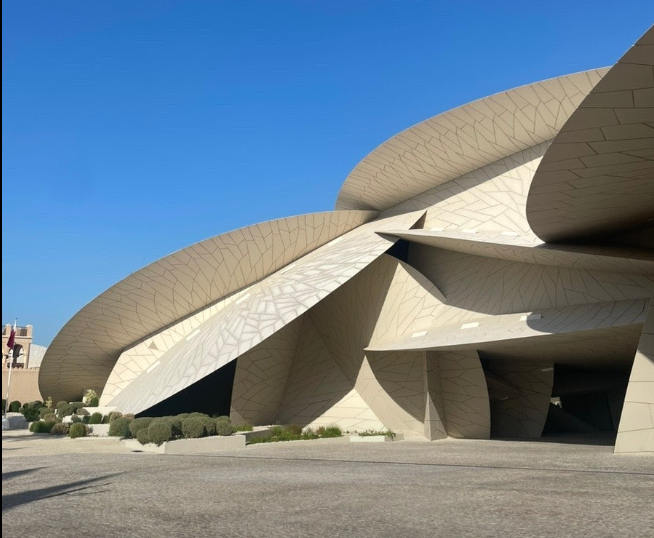

건축가 장 누벨(Jean Nouvel)이 설계한 이 건물은 '사막의 장미(Desert Rose)'에서 영감을 받아 76,000개의 패널로 구성된 539개의 거대한 디스크들이 서로 얽혀 있는 구조를 가지고 있습니다.



3D BIM 기술이 왜 필요했는가?

이 프로젝트는 전통적인 2D 도면으로는 설계와 시공이 사실상 불가능했습니다. 수많은 디스크가 서로 다른 각도로 맞물려 있어 발생하는 간섭 문제를 해결하기 위해 고도의 디지털 기술이 동원되었습니다.

1. 전 공정 통합 모델링

설계 단계부터 시공, 제작에 이르기까지 모든 과정이 하나의 3D BIM 모델 안에서 이루어졌습니다. 이는 건축가, 구조 엔지니어, 설비팀이 실시간으로 데이터를 공유하며 충돌을 방지할 수 있게 했습니다.

2. 가상 시공 및 시뮬레이션

실제 건물을 짓기 전, 가상 공간에서 먼저 시공해 봄으로써 발생 가능한 오차를 미리 찾아냈습니다. 특히 복잡한 외관 패널의 설치 경로와 접합부의 안정성을 정밀하게 검증했습니다.

3. 클라우드 기반 협업 (BIM 360)

전 세계에 흩어져 있는 전문가들이 클라우드 플랫폼을 통해 하나의 모델에 동시 접속했습니다. 이는 의사결정 시간을 획기적으로 단축하고 재작업 비율을 최소화하는 결정적인 역할을 했습니다.

주요 성과와 의의

카타르 국립박물관 프로젝트는 BIM 기술의 한계를 시험한 무대였습니다.

• 비정형 건축의 표준 수립: 기존의 정형화된 건축물에서는 시도되지 않았던 복잡한 곡면과 각도를 디지털화하여 표준화된 데이터로 변환했습니다.
• 시공 정밀도 확보: 수천 개의 부속품과 패널이 밀리미터 단위의 오차 범위 안에서 완벽하게 결합되었습니다.
• 효율적 유지보수: 준공 후에도 디지털 트윈(Digital Twin) 형태로 관리되어 건물 내부의 복잡한 설비 배관 등을 즉각적으로 파악할 수 있습니다.

이 박물관은 건축이 디지털 기술과 결합했을 때 어디까지 예술적 상상력을 실현할 수 있는지를 보여주는 전 세계 건축가들의 교과서와 같은 사례입니다.



BIM(Building Information Modeling) 기술 도입의 가장 큰 매력은 '가상 공간에서의 선시공'을 통해 실제 현장에서 발생할 수 있는 리스크를 사전에 제거한다는 점입니다. 이는 단순히 도면을 3D로 보는 것을 넘어, 비용 절감(Cost Saving)과 공기 단축(Schedule Reduction)이라는 직접적인 경제적 이득으로 이어집니다.

1. 정량적 효과 분석

BIM 도입 시 기대할 수 있는 수치적 성과는 프로젝트의 복잡도에 따라 다르지만, 일반적으로 다음과 같은 통계적 범위를 보입니다.

구분	주요 절감 항목	기대 효과 (평균)
건축 비용	설계 변경 최소화, 물량 산출 정확도 향상, 재시공 방지	전체 공사비의 3~5% 절감
공사 기간	시공 간섭 사전 해결, 공정 시뮬레이션 활용	전체 공기의 5~10% 단축
설계 변경	간섭 체크를 통한 오류 사전 발견	설계 변경 건수 40% 이상 감소



2. 구체적인 국내외 성공 사례

사례 1: 카타르 국립박물관 (초비정형 건축의 극치)

앞서 언급된 이 프로젝트는 BIM 없이는 시공 자체가 불가능했습니다.

• 분석: 539개의 디스크가 얽힌 복잡한 구조를 3D BIM으로 관리하여, 수만 개의 외벽 패널 제작 오차를 거의 제로에 가깝게 줄였습니다.
• 결과: 재시공률을 획기적으로 낮추어 비정형 건축물임에도 불구하고 예산 범위를 준수하며 성공적으로 완공되었습니다.

사례 2: 싱가포르 스포츠 허브 (복합 대형 시설)

• 분석: 경기장, 상업 시설, 도서관 등이 결합된 대단위 프로젝트에서 공조 시스템(HVAC)과 구조물의 간섭을 BIM으로 해결했습니다.
• 결과: 시공 단계에서 발견되었을 수천 건의 간섭(Clash)을 설계 단계에서 제거함으로써 약 20%의 노동 생산성 향상을 기록했습니다.

사례 3: 국내 대형 데이터센터 건설

• 분석: 설비 밀도가 극도로 높은 데이터센터 특성상 배관 간섭이 공기 지연의 주범입니다. 4D BIM(시간축 추가)을 도입하여 자재 반입 및 설치 순서를 시뮬레이션했습니다.
• 결과: 기존 방식 대비 공사 기간을 약 1개월 단축했으며, 자재 낭비를 15% 이상 줄였습니다.
