양수 발전소(Pumped Storage Power Plant)의 설계와 시공

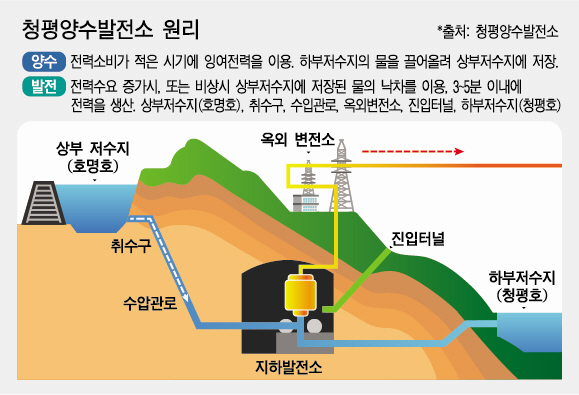

1. 양수 발전의 개요 및 원리

양수 발전소는 전력 수요가 적은 심야 시간에 남는 전력(저렴한 전력)을 이용해 하부 댐의 물을 상부 댐으로 끌어올려 저장했다가, 전력 수요가 급증하는 첨두부하(Peak) 시간에 상부 댐의 물을 낙하시켜 전력을 생산하는 발전 방식입니다.

2. 주요 구성 및 설계 (Design)

양수 발전소 설계는 토목, 수리, 기계, 전기 공학이 결합된 대규모 프로젝트입니다.

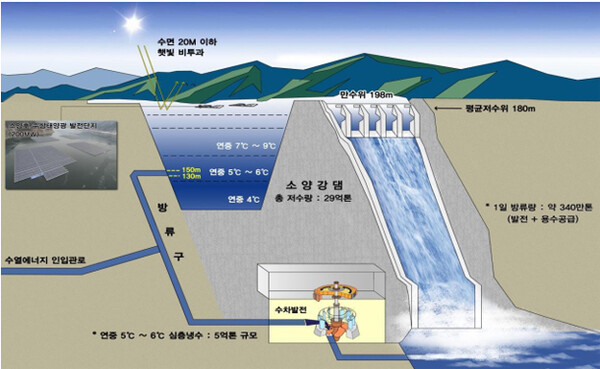

• 상부 댐과 하부 댐 (Upper & Lower Reservoirs)
  • 설계 포인트: 저수 용량, 지형 조건, 수문학적 분석이 필수적입니다. 상부 댐은 낙차를 극대화할 수 있는 높은 지형에, 하부 댐은 풍부한 수자원을 안정적으로 확보할 수 있는 곳에 설계합니다. 댐의 안정성(침투, 사면 안정 등)을 위한 정밀 지반 조사가 선행됩니다.
• 수로 시스템 (Water Conductor System)
  • 구성: 물이 이동하는 경로로, 취수탑, 수압관로(Penstock), 지하 터널(방조 및 도수 터널), 조압수조(Surge Tank) 등으로 구성됩니다.
  • 설계 포인트: 낙차로 인해 발생하는 엄청난 수압을 견딜 수 있도록 고강도 강관 및 콘크리트 라이닝 구조로 설계합니다. 특히 수격 현상(Water Hammer)을 제어하기 위한 조압수조의 위치와 용량 산정이 매우 중요합니다.

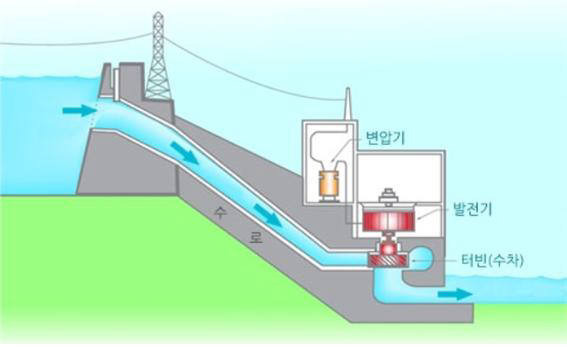

• 지하 발전소 및 기계설비 (Underground Powerhouse & Machinery)
  • 구성: 발전기와 가역식 수차(Pump-Turbine), 변압기 등이 설치되는 공간입니다.
  • 설계 포인트: 대형 기계 장비의 하중과 진동을 견딜 수 있는 대형 지하 동굴(Cavern) 구조로 설계하며, 펌프와 터빈 역할을 동시에 수행하는 '가역식 수차발전기'의 효율 최적화가 핵심입니다.





3. 시공 과정 (Construction)

양수 발전소 시공은 험난한 산악 지형에서 이루어지므로 고도의 토목·건축 기술이 요구됩니다.

• 1단계: 부지 준비 및 가설 공사
  • 진입 도로 개설, 시공용 전력 및 용수 공급망 구축, 현장 사무소 및 자재 야적장 설치.
• 2단계: 댐 및 저수지 축조 공사
  • 상·하부 댐 부지의 기초 발파 및 그라우팅(지반 보강 및 차수 벽체 형성).
  • 흙이나 암석을 쌓아 올리는 사면 댐(Rockfill Dam) 또는 콘크리트 댐 시공.
• 3단계: 터널 및 지하 발파 공사 (가장 핵심적인 공정)
  • NATM(New Austrian Tunneling Method) 공법 등을 활용한 도수 및 방수 터널 굴착.
  • 지하 발전소 대형 동굴 굴착 및 지보재(록볼트, 숏크리트 등) 설치를 통한 지반 안정화 작업.
• 4단계: 기계 및 전기 설비 반입·설치
  • 대형 수차, 발전기, 변압기, 제어반 등을 지하 발전소로 안전하게 반입하고 조립.
• 5단계: 종합 시운전
  • 수로에 물을 채우는 담수(Impoundment) 테스트 후, 펌프 운전과 발전 운전을 상호 전환하며 기계적·전기적 안전성과 효율을 최종 검증.



4. 최근 트렌드 및 과제

• 신재생에너지 간헐성 보완: 태양광·풍력 등 재생에너지가 확대됨에 따라, 전력망의 변동성에 즉각 대응할 수 있는 에너지저장장치(ESS)로서 양수 발전의 중요성이 더욱 커지고 있습니다.
• 친환경 시공: 산림 훼손을 최소화하고 지역 주민과의 상생 및 환경 오염 방지 대책을 설계 단계부터 반영하는 것이 시공의 성패를 좌우합니다.
