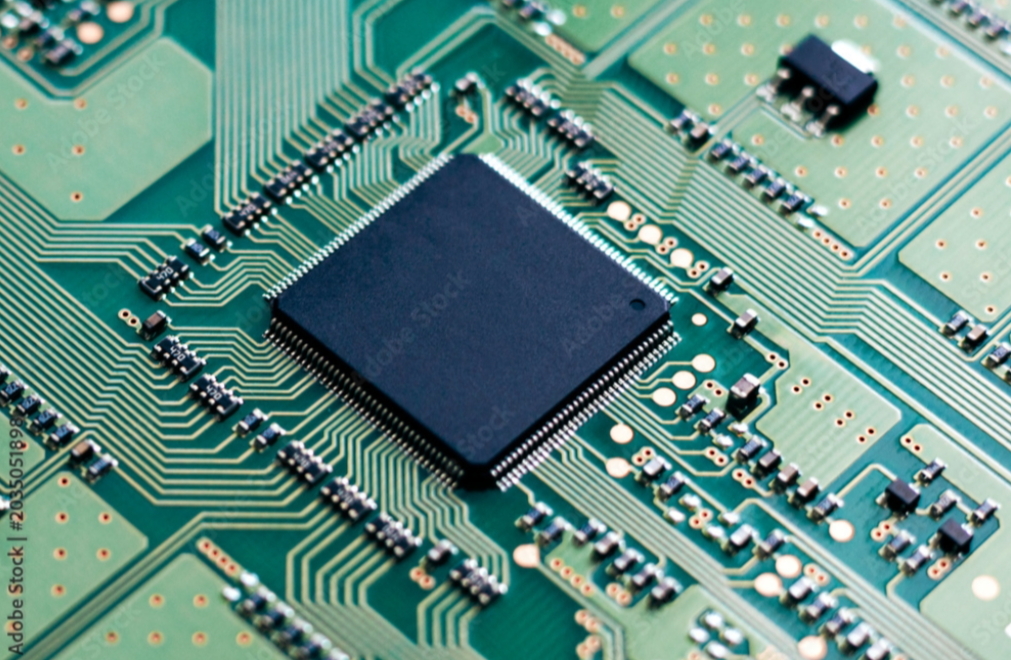

반도체는 전기 전도성에 따라 물질을 분류할 때 도체(Conductor)와 절연체(Insulator)의 중간적인 성질을 지닌 물질을 뜻합니다. 순수한 상태의 실리콘(규소, Silicon)이나 게르마늄 등이 대표적입니다.

에너지 밴드 구조: 도체는 전자의 이동이 자유로워 전기가 잘 통하고, 절연체는 띠간격(Band gap)이 넓어 전기가 통하지 않습니다. 반도체는 띠간격이 좁아 외부에서 열, 빛, 전기장 등의 에너지를 가하면 전자가 이동하여 전기가 통하게 됩니다.
도핑(Doping): 순수 반도체에 불순물을 미량 주입하여 전기를 통하게 만드는 성질을 조절합니다. 전자가 남는 원소를 넣으면 N형 반도체, 전자가 부족해 양공(Hole)이 생기는 원소를 넣으면 P형 반도체가 되며, 이 두 가지를 접합해 다이오드나 트랜지스터 같은 소자를 만듭니다.

반도체는 크게 정보를 저장하는 것과 연산·제어하는 것으로 나뉩니다.

메모리 반도체 (Memory Semiconductor)
- DRAM: 전원이 꺼지면 데이터가 사라지는 휘발성 메모리입니다. 컴퓨터나 스마트폰의 작업 속도와 멀티태스킹 성능을 좌우합니다.
- NAND Flash: 전원이 꺼져도 데이터가 유지되는 비휘발성 메모리입니다. SSD, USB 드라이브, 스마트폰 내부 저장소에 사용됩니다.
- 특징: 한국의 삼성전자와 SK하이닉스가 글로벌 시장에서 압도적인 점유율을 차지하고 있습니다.
시스템 반도체 / 비메모리 반도체 (Logic/Non-Memory Semiconductor)
- CPU / AP: 컴퓨터와 모바일 기기의 두뇌 역할을 하며 복잡한 연산을 수행합니다.
- GPU: 그래픽 처리 및 최근 생성형 AI 학습·추론에 필수적인 병렬 연산 장치입니다.
- 전력 반도체 / 아날로그 반도체: 전력을 변환·제어하거나 아날로그 신호를 디지털로 변환합니다.
- 특징: 전체 반도체 시장의 절반 이상을 차지하며, 설계(Fabless), 생산(Foundry), 후공정(OSAT) 등으로 산업 생태계가 정교하게 분업화되어 있습니다.

웨이퍼(실리콘 원판) 위에 미세한 회로를 그려 넣는 과정은 고도의 정밀 공정이 요구됩니다.

공정 단계	주요 내용
1. 설계 (Design)	시스템의 목적에 맞게 회로도와 논리 구조를 구상하는 단계 (팹리스 기업 주도)
2. 전공정 - 웨이퍼 제조 및 팏(Fab)	모래에서 추출한 규소로 잉곳을 만들고 얇게 썰어 웨이퍼를 제작한 뒤, 감광액 도포, 노광(빛을 비춤), 식각(회로 모양 외 불필요한 부분 제거), 이온 주입 등을 반복하여 회로를 형성
3. 전공정 - 웨이퍼 테스트	회로가 완성된 웨이퍼의 전기적 특성을 검사하여 불량품을 선별
4. 후공정 - 패키징 및 테스트	웨이퍼를 낱개로 절단(Sawing)한 후, 외부 충격으로부터 보호하고 전기적으로 연결하는 패키징 작업을 거치고 최종 출하 전 성능 검증을 수행

인공지능(AI)과 자율주행 기술의 발전으로 반도체의 역할은 더욱 고도화되고 있습니다.

초미세 공정 경쟁: 회로 선폭을 나노미터(nm) 단위 이하(3nm, 2nm 등)로 줄여 성능을 높이고 전력 소모를 줄이려는 경쟁이 치열합니다.
패키징 기술의 중요성 (HBM 등): 물리적 한계에 부딪힌 미세 공정을 극복하기 위해, 여러 개의 반도체를 수직으로 적층하거나 연결하는 3D 패키징 기술(예: 고대역폭 메모리인 HBM)이 AI 가속기의 핵심 경쟁력으로 부상했습니다.
지정학적 중요성: 반도체 공급망은 국가 안보와 직결되어 있어, 주요 국가들이 자국 내 공장 유치 및 공급망 다변화를 위해 막대한 보조금을 투입하고 있습니다.
