'물의 계단(Water Staircase)'





1. '물의 계단'이란 무엇인가?

파나마 운하는 태평양과 대서양을 직접 수평으로 연결하지 않습니다. 국토 중앙에 가로놓인 쿠레쿨레 산맥(Culebra Cut)과 해수면보다 높은 인공 호수인 가툰 호수(Lake Gatún, 해수면 기준 약 26m 높이)를 통과해야 합니다.

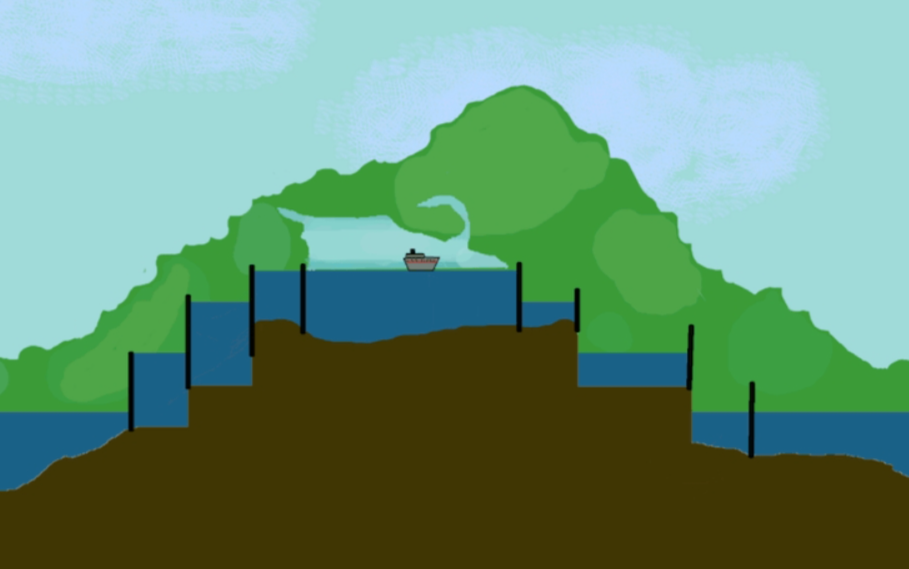

배가 해수면에서 출발해 26m 높이의 산정 호수까지 올라갔다가, 다시 반대편 바다로 내려갈 때 사용하는 수직 승강 시스템이 바로 '갑문(Lock)'입니다. 이 갑문들이 계단식으로 연속 배치되어 선박을 안전하게 이동시키기 때문에 이를 '물의 계단(Water Staircase)'이라 부릅니다.



2. 상세 작동 원리 (어떻게 배를 산 위로 올릴까?)

갑문은 거대한 물탱크이자 수문 역할을 하는 콘크리트 구조물입니다. 펌프로 물을 끌어올리는 것이 아니라, 가툰 호수의 풍부한 수자원과 중력(낙차)을 이용한 자연 유하 방식으로 작동합니다.

• 1단계: 진입 및 문 폐쇄
  • 선박이 해수면 높이의 첫 번째 갑문으로 진입합니다. 진입이 완료되면 거대한 강철 문이 닫혀 독립된 수조 공간이 형성됩니다.
• 2단계: 수위 상승 (계단 오르기)
  • 상류(가툰 호수 쪽)와 연결된 밸브를 열면, 높은 곳의 물이 중력에 의해 아래쪽 갑문 수조로 쏟아져 들어옵니다.
  • 수조 안의 수위가 점점 높아지면서 선박도 물과 함께 수직으로 떠오르게 됩니다. 이 과정을 단계별(대서양 쪽은 가툰 갑문 3단계, 태평양 쪽은 미라플로레스 갑문 2단계)로 거치며 선박은 26m 높이의 가툰 호수 수위에 도달합니다.
• 3단계: 호수 통과 및 하강
  • 호수를 가로질러 반대편에 도착한 선박은 역순으로 갑문의 물을 빼내며 수위를 낮추어(계단을 내려가듯) 반대편 해수면으로 빠져나갑니다.



3. 공학적 특징 및 현대화 (절수 대야 시스템)

• 전기·기관차 견인 시스템 (Mules): 갑문 안에서 선박이 콘크리트 벽에 부딪히지 않고 정확한 중앙을 유지하며 이동할 수 있도록, 양옆의 철도 레일을 따라 움직이는 특수 전기 기관차('뮬')들이 튼튼한 쇠줄로 선박을 단단히 붙잡고 균형을 잡아주며 이동시킵니다.
• 확장 운하와 절수 대야(Water-Saving Basins):
  • 전통적인 갑문 시스템은 배 한 척이 통과할 때마다 거대한 양의 물이 바다로 버려지는 단점이 있었습니다.
  • 2016년 완공된 확장 운하(네오파나마맥스급 대응)에는 절수 대야가 도입되었습니다. 선박을 내릴 때 버려지는 물의 약 60%를 옆에 마련된 거대한 저류조(대야)에 임시 저장했다가, 다음 배를 올릴 때 다시 재사용함으로써 수자원 고갈 문제를 해결했습니다.

4. 토목 공학적 의의

파나마 운하의 '물의 계단'은 20세기 초 토목 공학의 최대 걸작 중 하나로 꼽힙니다. 복잡한 산악 지형을 뚫고 수자원의 이동을 제어하여 대양과 대양을 연결함으로써, 전 세계 해운 물류의 패러다임을 바꾼 인류 역사상 가장 위대한 인프라 프로젝트 중 하나입니다.
